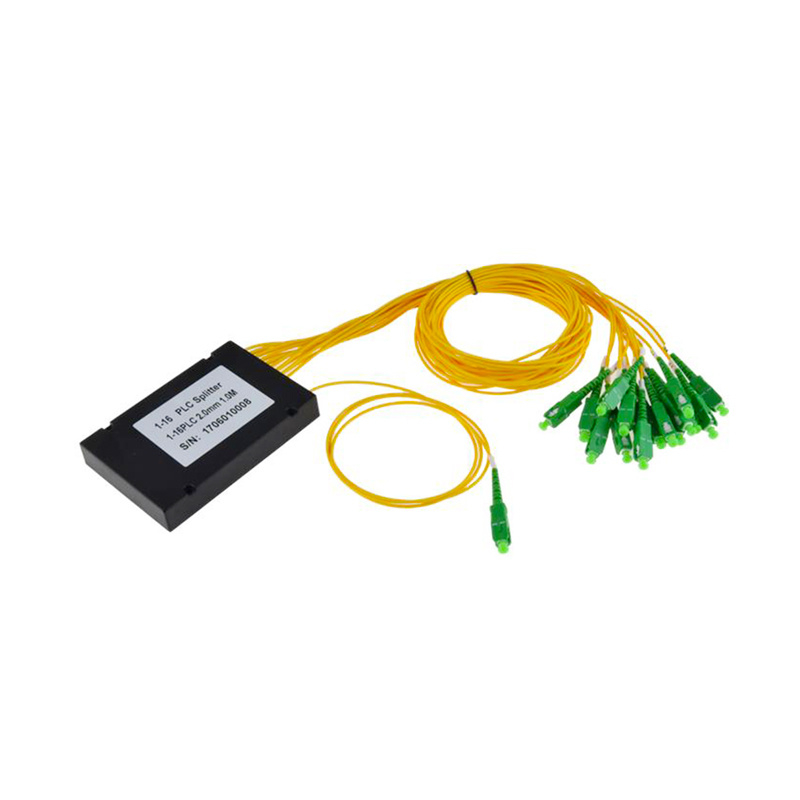

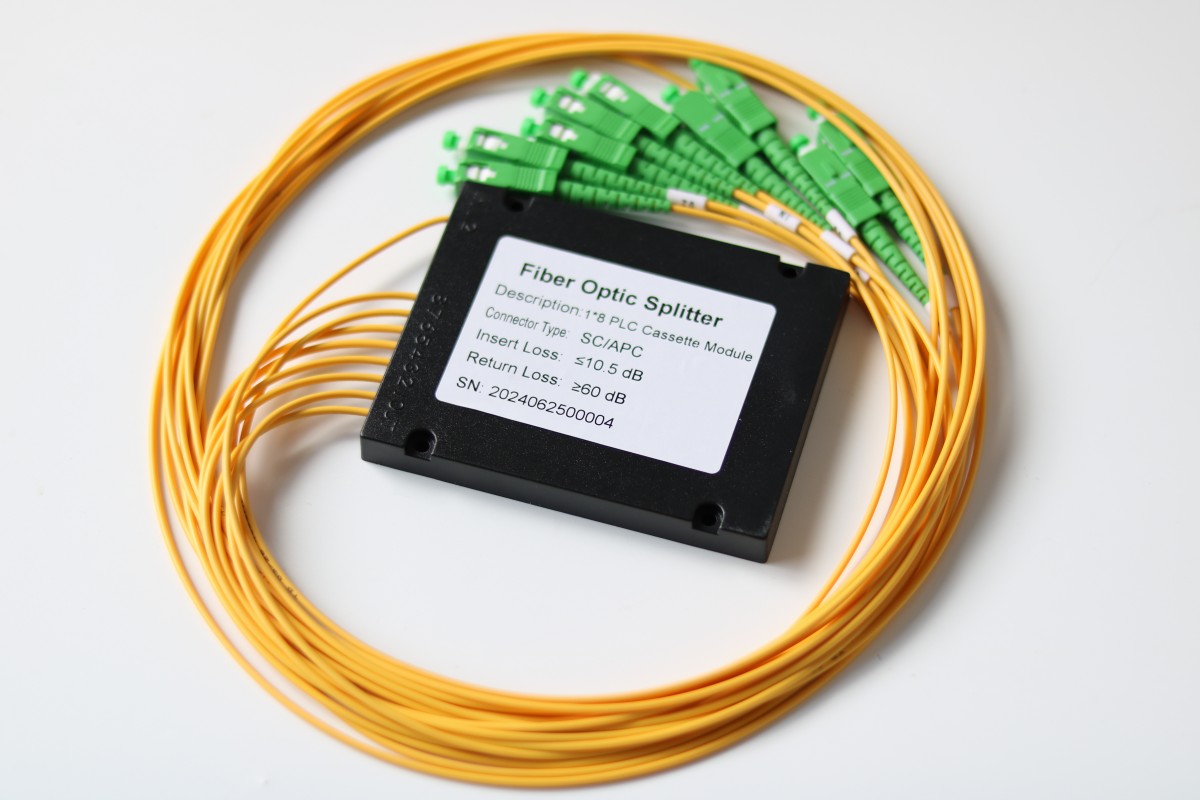

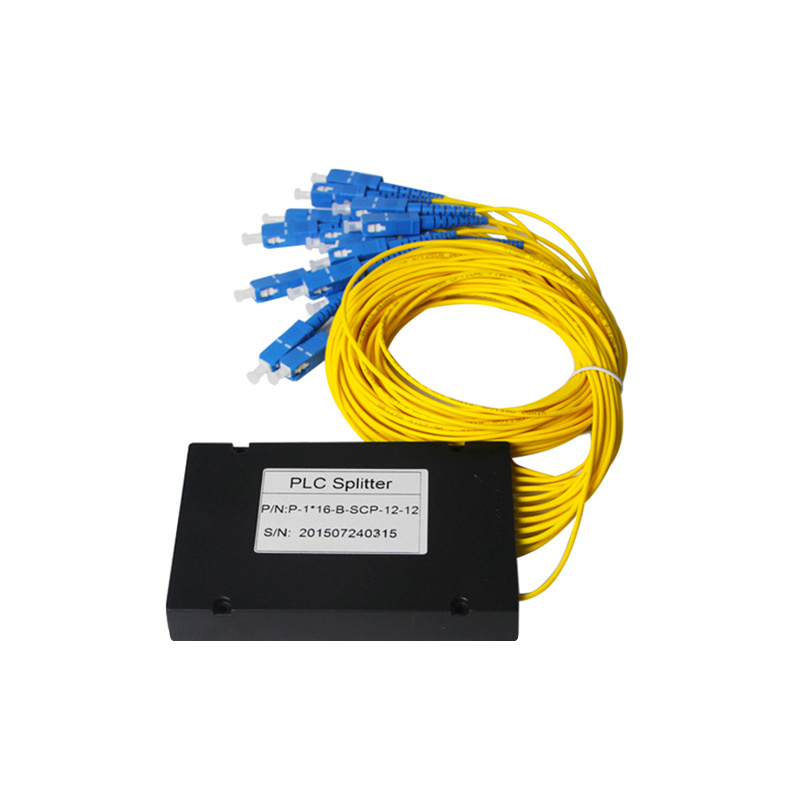

Type de boîte Splitter PLC

PLC Splittors est des dispositifs de branchement utilisés pour distribuer des signaux optiques à plusieurs emplacements pour le traitement. Dans les réseaux optiques, il est souvent nécessaire de diviser un signal optique en de nombreux signaux identiques, ou de combiner de nombreux signaux en un seul signal. Il fournit une solution de distribution de puissance à faible coût avec un petit facteur de forme et une grande fiabilité, une large plage de longueurs d'onde de fonctionnement et une bonne uniformité de canal à canal, et est largement utilisé dans PON Net. Hyoe fournit des séries entières de 1 * N et 2 * n Splitter des produits adaptés à des applications spécifiques.

État de disponibilité:

Quantité:



enquête Ajouter au panier

1xn ou 2xn facultatif;

Avec ou sans connecteur facultatif;

Connecteur SC / UPC, SC / APC, LC / UPC, LC / APC Facultatif;

PDL bas

Conception compacte

Perte de rendement élevée

Faible perte d'insertion

Diffusion uniforme de puissance

Longueur d'onde de fonctionnement large

Température de fonctionnement large

Excellente stabilité environnementale et mécanique

sur:

En vertu d'un:

Câble à fibre optique Patchcord optique Boîte de distribution optique Solution de centre de date Composants passifs

Produits connexes

Splitter de type PLC modulaire

SPIRTER PLC MICRO-TYPE

Séparateur FBT

Données de test technique
Rapport divisé	1x2	1x4	1x8	1x16	1x32	2x2	2x4	2x8	2x16	2x32
Longueur d'onde	1260 ~ 1650 (nm)
Perte d'insertion (DB)	≤4,6	≤7,5	≤11,0	≤140	≤ 17,0	≤4,5	≤8,0	≤11,7	≤147	≤ 17,9
Uniformité (db)	≤0,6	≤0,6	≤0,8	≤1,2	≤1,5	≤0,8	≤1,0	≤1,0	≤1,5	≤2.0
PDL (DB)	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3
Perte de retour (db) （p / s）	≥55 / 50
Directivité (DB)	≥55
Température de fonctionnement (℃)	-40 ~ + 85
Longueur de la naine (M)	1,0 (± 0,1) ou le client spécifié
Type de fibre	ITU-T G657 SM Fibre optique ou client spécifié
L * w * h (mm)	100 * 80 * 10、120 * 80 * 18、140 * 114 * 18

Données de test technique
Rapport divisé	1x2	1x4	1x8	1x16	1x32	2x2	2x4	2x8	2x16	2x32
Longueur d'onde	1260 ~ 1650 (nm)
Perte d'insertion (DB)	≤4,6	≤7,5	≤11,0	≤140	≤ 17,0	≤4,5	≤8,0	≤11,7	≤147	≤ 17,9
Uniformité (db)	≤0,6	≤0,6	≤0,8	≤1,2	≤1,5	≤0,8	≤1,0	≤1,0	≤1,5	≤2.0
PDL (DB)	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3	≤0,2	≤0,2	≤0,2	≤0,3	≤0,3
Perte de retour (db) （p / s）	≥55 / 50
Directivité (DB)	≥55
Température de fonctionnement (℃)	-40 ~ + 85
Longueur de la naine (M)	1,0 (± 0,1) ou le client spécifié
Type de fibre	ITU-T G657 SM Fibre optique ou client spécifié
L * w * h (mm)	100 * 80 * 10、120 * 80 * 18、140 * 114 * 18
