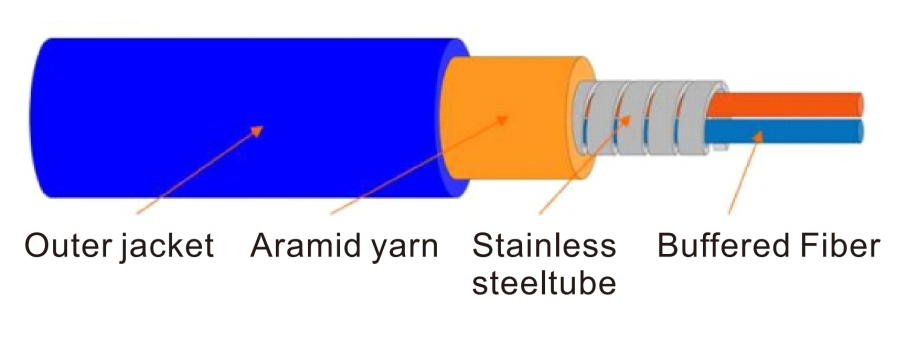

Le tube en acier flexible a d'excellentes performances anti-pression et flexibles;
ARAMID YARN comme membre de la force pour améliorer les performances de traction du câble;
Sheat ou allant du flamme, respectueuse de l'environnement, résistant à la corrosion.
Le tube en acier flexible a d'excellentes performances anti-pression et flexibles;
ARAMID YARN comme membre de la force pour améliorer les performances de traction du câble;
Sheat ou allant du flamme, respectueuse de l'environnement, résistant à la corrosion.
Utilisé pour le câblage de pipeline, le câblage de dessin;
FTTH et autre câblage de type spécial.
Utilisé pour le câblage de pipeline, le câblage de dessin;
FTTH et autre câblage de type spécial.
Paramètres structurels
Nombre de fibres | Membre de la force | Diamètre du câble (Mm) | Poids (kg / km) | Rayon de flexion minimum (Mm) | Charge de traction (N) | Charge d'écrasement (n / 100 mm) | Plage de température (℃) | |||
Statique | Dynamique | À court terme | À long terme | À court terme | À long terme | |||||
1 | Fil aramide | 3,0 ± 0,1 | 11.0 | 30 | 60 | 450 | 200 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
2 | Fil aramide | 4,0 ± 0,2 | 25.0 | 40 | 80 | 800 | 400 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
4 | Fil aramide | 4,5 ± 0,2 | 26.5 | 45 | 90 | 800 | 400 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
6 | Fil aramide | 4,5 ± 0,2 | 28.1 | 45 | 90 | 500 | 300 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
8 | Fil aramide | 4,5 ± 0,2 | 28.3 | 45 | 90 | 800 | 400 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
12 | Fil aramide | 6,0 ± 0,25 | 38.5 | 60 | 120 | 1200 | 600 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
Type de fibre | Atténuation (dB / km) | Bande passante trop remplie de lancement (MHz.km) | Bande passante en mode efficace (MHz.km) | ||||
1310 nm | 1550 nm | 850 nm | 1300 nm | 850 nm | 1300 nm | 850 nm | |
G.652d | ≤0,4 | ≤0,3 | - | - | - | - | - |
G.657A | ≤0,4 | ≤0,3 | - | - | - | - | - |
OM1 | - | - | ≤3.0 | ≤1,0 | ≥200 | ≥500 | |
OM2 | - | - | ≤3.0 | ≤1,0 | ≥500 | ≥500 | |
OM3 | - | - | ≤3.0 | ≤1,0 | ≥1500 | ≥500 | ≥2000 |
Om4 | - | - | ≤3.0 | ≤1,0 | ≥3500 | ≥500 | ≥4700 |
Longueur standard
Longueur: 1000m / 2000m, ou standard client.
Paramètres structurels
Nombre de fibres | Membre de la force | Diamètre du câble (Mm) | Poids (kg / km) | Rayon de flexion minimum (Mm) | Charge de traction (N) | Charge d'écrasement (n / 100 mm) | Plage de température (℃) | |||
Statique | Dynamique | À court terme | À long terme | À court terme | À long terme | |||||
1 | Fil aramide | 3,0 ± 0,1 | 11.0 | 30 | 60 | 450 | 200 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
2 | Fil aramide | 4,0 ± 0,2 | 25.0 | 40 | 80 | 800 | 400 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
4 | Fil aramide | 4,5 ± 0,2 | 26.5 | 45 | 90 | 800 | 400 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
6 | Fil aramide | 4,5 ± 0,2 | 28.1 | 45 | 90 | 500 | 300 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
8 | Fil aramide | 4,5 ± 0,2 | 28.3 | 45 | 90 | 800 | 400 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
12 | Fil aramide | 6,0 ± 0,25 | 38.5 | 60 | 120 | 1200 | 600 | 3000 | 1000 | -40 ℃ - + 80 ℃ |
Type de fibre | Atténuation (dB / km) | Bande passante trop remplie de lancement (MHz.km) | Bande passante en mode efficace (MHz.km) | ||||
1310 nm | 1550 nm | 850 nm | 1300 nm | 850 nm | 1300 nm | 850 nm | |
G.652d | ≤0,4 | ≤0,3 | - | - | - | - | - |
G.657A | ≤0,4 | ≤0,3 | - | - | - | - | - |
OM1 | - | - | ≤3.0 | ≤1,0 | ≥200 | ≥500 | |
OM2 | - | - | ≤3.0 | ≤1,0 | ≥500 | ≥500 | |
OM3 | - | - | ≤3.0 | ≤1,0 | ≥1500 | ≥500 | ≥2000 |
Om4 | - | - | ≤3.0 | ≤1,0 | ≥3500 | ≥500 | ≥4700 |
Longueur standard
Longueur: 1000m / 2000m, ou standard client.
