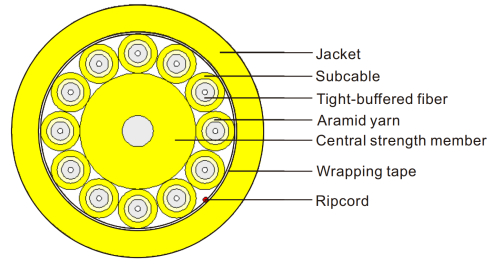

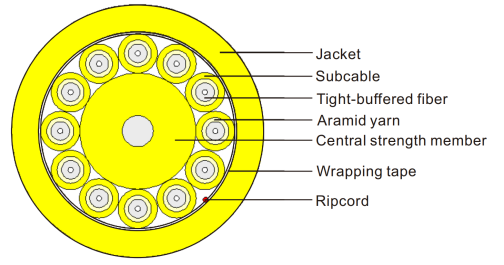

Paramètres structurels
Nombre de fibres | Membre de la force | Diamètre du câble （Mm） | Poids （Kg / km） | Rayon de flexion minimum （Mm） | Charge de traction （N) | Charge d'écraser (N / 100 mm) | Plage de température (℃) |
Statique | Dynamique | À court terme | À long terme | À court terme | À long terme |
2 | Fil aramide | 6,0 ± 0,1 | 30.5 | 60 | 120 | 440 | 200 | 1000 | 200 | -20 ℃ - + 60 ℃ |
4 | Fil aramide | 7,0 ± 0,1 | 44.9 | 70 | 140 | 440 | 200 | 1000 | 200 | -20 ℃ - + 60 ℃ |
6 | Fil aramide | 8,0 ± 0,2 | 63.5 | 80 | 160 | 660 | 200 | 1000 | 200 | -20 ℃ - + 60 ℃ |
8 | Fil aramide | 9,2 ± 0,2 | 81.9 | 92 | 184 | 660 | 200 | 1000 | 200 | -20 ℃ - + 60 ℃ |
12 | Fil aramide | 12,2 ± 0,3 | 144.8 | 122 | 244 | 660 | 200 | 1000 | 200 | -20 ℃ - + 60 ℃ |
16 | Fil aramide | 11,5 ± 0,3 | 123.4 | 115 | 230 | 1320 | 400 | 1000 | 200 | -20 ℃ - + 60 ℃ |
24 | Fil aramide | 13,8 ± 0,5 | 179.1 | 138 | 276 | 1320 | 400 | 1000 | 200 | -20 ℃ - + 60 ℃ |
32 | Fil aramide | 16,0 ± 0,5 | 229.6 | 160 | 320 | 1320 | 400 | 1000 | 200 | -20 ℃ - + 60 ℃ |
36 | Fil aramide | 16,5 ± 0,5 | 251.6 | 165 | 330 | 1320 | 400 | 1000 | 200 | -20 ℃ - + 60 ℃ |
48 | Fil aramide | 19,0 ± 0,8 | 332.9 | 190 | 380 | 1320 | 400 | 1000 | 200 | -20 ℃ - + 60 ℃ |
Caractéristiques optiques
Type de fibre | Atténuation （dB / km） | Bande passante trop remplie de lancement (MHz.km) | Bande passante en mode efficace (MHz.km) |
1310 nm | 1550 nm | 850 nm | 1300 nm | 850 nm | 1300 nm | 850 nm |
G.652d | ≤0,4 | ≤0,3 | － | － | － | － | － |
G.657A | ≤0,4 | ≤0,3 | － | － | － | － | － |
OM1 | － | － | ≤3.0 | ≤1,0 | ≥200 | ≥500 |
|
OM2 | － | － | ≤3.0 | ≤1,0 | ≥500 | ≥500 |
|
OM3 | － | － | ≤3.0 | ≤1,0 | ≥1500 | ≥500 | ≥2000 |
Om4 | － | － | ≤3.0 | ≤1,0 | ≥3500 | ≥500 | ≥4700 |
Longueur standardLongueur: 1000m / 2000m, ou standard client.
