Câble de distribution

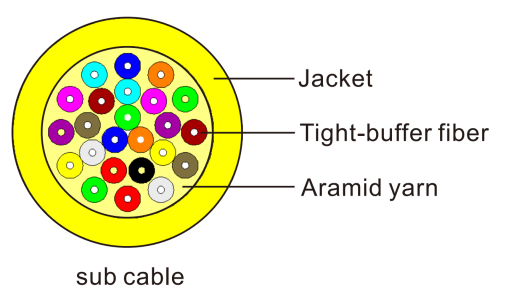

Les multiples fibres tamponnées serrées sont l'unité de base, le fil aramide est son élément de force, PVC ou LSZH est le matériau de la gaine. (2-24 cœurs).

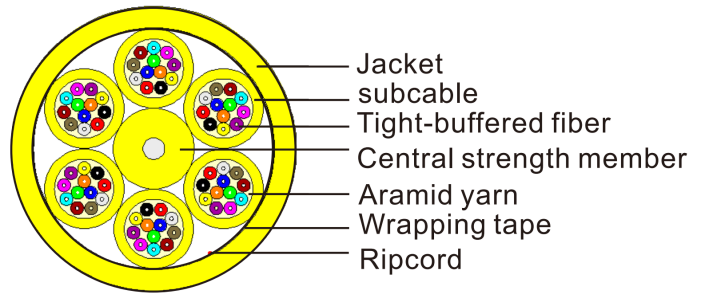

Le câble de distribution ramifié est composé de sous-unités multi-noyaus (câble de distribution de tube unique), membre de la résistance centrale KFRP / GFRP, gaine PVC / LSZH. Les câbles de distribution à tube unique sont bloqués autour du membre de la force centrale. (au-dessus de 24 cœurs)

État de disponibilité:

Quantité:



enquête Ajouter au panier

Fibre tamponnée étroite, facile à rayer;
ARAMID YARN comme membre de la force pour améliorer les performances de traction du câble;
Sheat ou allant du flamme, respectueuse de l'environnement, résistant à la corrosion.

sur:

En vertu d'un:

Câble à fibre optique Patchcord optique Solution de centre de date Boîte de distribution optique

Produits connexes

Câble optique de dessin radiofréquence sans fil

Câble de chute de tube central

Câble de chute de type arc de ligne

Câble de chute de type arc à pipeline

Câble de chute de type d'arc autonome

Fil en acier EAA / en plastique

Câble blindé à tube en acier flexible

Mini câble

Câble optique en petits groupes

Câble optique intégré multi-faisceau

Câble optique du ruban de fibre

Câble en fibre optique duplex

Câble à fibres optiques simplex

Câble optique invisible

Fibre tamponnée serrée

Câble de chute de type arc intérieur

Nombre de fibres	Membre de la force	Diamètre du câble （Mm）	Poids （kg / km）	Rayon de flexion minimum （Mm）		Charge de traction （n)		Charge d'écrasement (n / 100 mm)		Plage de température (℃)
Nombre de fibres	Membre de la force	Diamètre du câble （Mm）	Poids （kg / km）	Statique	Dynamique	À court terme	À long terme	À court terme	À long terme	Plage de température (℃)
2	Fil aramide	4,5 ± 0,1	19.2	45	90	400	200	1000	200	-20 ℃ - + 60 ℃
4	Fil aramide	5,0 ± 0,1	20.5	50	100	400	200	1000	200	-20 ℃ - + 60 ℃
6	Fil aramide	5,5 ± 0,1	28.3	55	110	660	200	1000	200	-20 ℃ - + 60 ℃
8	Fil aramide	6,0 ± 0,1	32.9	60	120	660	200	1000	200	-20 ℃ - + 60 ℃
12	Fil aramide	6,5 ± 0,1	36.5	65	130	660	200	1000	200	-20 ℃ - + 60 ℃
16	Fil aramide	7,0 ± 0,1	45.2	70	140	660	200	1000	200	-20 ℃ - + 60 ℃
24	Fil aramide	8,5 ± 0,1	67.2	85	170	1320	400	1000	200	-20 ℃ - + 60 ℃
36	Fil aramide	10,5 ± 0,2	89.8	105	210	1320	400	1000	200	-20 ℃ - + 60 ℃
48	Fil aramide	11,5 ± 0,5	106.9	115	230	1320	400	1000	200	-20 ℃ - + 60 ℃
72	Fil aramide	19,5 ± 0,5	581.3	195	390	1320	400	1000	200	-20 ℃ - + 60 ℃
96	Fil aramide	22,8 ± 0,8	728.4	228	456	1320	400	1000	200	-20 ℃ - + 60 ℃
144	Fil aramide	26,4 ± 0,8	797.8	264	528	1320	400	1000	200	-20 ℃ - + 60 ℃

Type de fibre	Atténuation （dB / km）				Bande passante trop remplie de lancement (MHz.km)		Bande passante en mode efficace (Mhz.km)
Type de fibre	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0,4	≤0,3	－	－	－	－	－
G.657A	≤0,4	≤0,3	－	－	－	－	－
OM1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700

Nombre de fibres	Membre de la force	Diamètre du câble （Mm）	Poids （kg / km）	Rayon de flexion minimum （Mm）		Charge de traction （n)		Charge d'écrasement (n / 100 mm)		Plage de température (℃)
Nombre de fibres	Membre de la force	Diamètre du câble （Mm）	Poids （kg / km）	Statique	Dynamique	À court terme	À long terme	À court terme	À long terme	Plage de température (℃)
2	Fil aramide	4,5 ± 0,1	19.2	45	90	400	200	1000	200	-20 ℃ - + 60 ℃
4	Fil aramide	5,0 ± 0,1	20.5	50	100	400	200	1000	200	-20 ℃ - + 60 ℃
6	Fil aramide	5,5 ± 0,1	28.3	55	110	660	200	1000	200	-20 ℃ - + 60 ℃
8	Fil aramide	6,0 ± 0,1	32.9	60	120	660	200	1000	200	-20 ℃ - + 60 ℃
12	Fil aramide	6,5 ± 0,1	36.5	65	130	660	200	1000	200	-20 ℃ - + 60 ℃
16	Fil aramide	7,0 ± 0,1	45.2	70	140	660	200	1000	200	-20 ℃ - + 60 ℃
24	Fil aramide	8,5 ± 0,1	67.2	85	170	1320	400	1000	200	-20 ℃ - + 60 ℃
36	Fil aramide	10,5 ± 0,2	89.8	105	210	1320	400	1000	200	-20 ℃ - + 60 ℃
48	Fil aramide	11,5 ± 0,5	106.9	115	230	1320	400	1000	200	-20 ℃ - + 60 ℃
72	Fil aramide	19,5 ± 0,5	581.3	195	390	1320	400	1000	200	-20 ℃ - + 60 ℃
96	Fil aramide	22,8 ± 0,8	728.4	228	456	1320	400	1000	200	-20 ℃ - + 60 ℃
144	Fil aramide	26,4 ± 0,8	797.8	264	528	1320	400	1000	200	-20 ℃ - + 60 ℃

Type de fibre	Atténuation （dB / km）				Bande passante trop remplie de lancement (MHz.km)		Bande passante en mode efficace (Mhz.km)
Type de fibre	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0,4	≤0,3	－	－	－	－	－
G.657A	≤0,4	≤0,3	－	－	－	－	－
OM1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700
