Câble optique intégré multi-faisceau

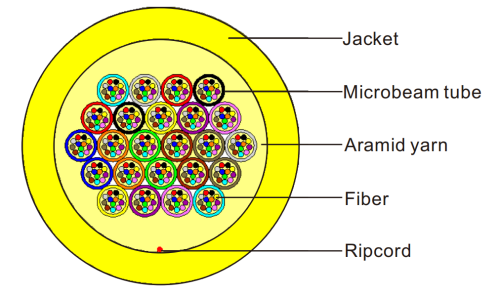

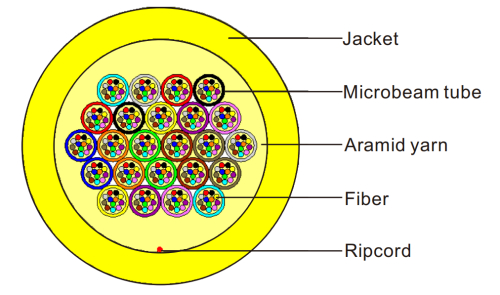

Le tube de micro-faisceau est composé de fibres multiples avec une fine gaine, qui a une densité haute densité, un petit diamètre extérieur et facilement déchiré par des caractéristiques de mains.1 à 24 câbles de noyau disponibles.

Le câble intégré est composé de plusieurs tubes micro-faisceaux.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Caractéristiques
Application
Spécification
Télécharger

Tube de micro-faisceau comme unité de base, avec une intégration élevée en fibres;
ARAMID YARN comme membre de la force pour améliorer les performances de traction du câble;
Sheat ou allant du flamme, respectueuse de l'environnement, résistant à la corrosion.

sur:

En vertu d'un:

Câble à fibre optique Patchcord optique Solution de centre de date Boîte de distribution optique

Nombre de fibres	Diamètre du câble （Mm）	Poids （kg / km）	Rayon de flexion minimum （Mm）			Charge de traction （N）			Écraser la charge （n / 100 mm）		Plage de température (℃)
Nombre de fibres	Diamètre du câble （Mm）	Poids （kg / km）	Statique	Dynamique		À court terme	À long terme		À court terme	À long terme	Plage de température (℃)
6	1,15 ± 0,1	1.4	30		60	660		200	1000	200	-20 ℃ - + 60 ℃
8	1,5 ± 0,1	2.1	30		60	660		200	1000	200	-20 ℃ - + 60 ℃
12	1,5 ± 0,1	2.2	30		60	1320		400	1000	200	-20 ℃ - + 60 ℃
48	7,6 ± 0,5	50.5	76		152	2000		900	1000	200	-20 ℃ - + 60 ℃
144	10,0 ± 0,5	75.6	100		200	2000		900	1000	200	-20 ℃ - + 60 ℃
288	13,0 ± 0,5	135.2	130		260	2000		900	1000	200	-20 ℃ - + 60 ℃

Type de fibre	Atténuation （dB / km）				Bande passante trop remplie de lancement (MHz.km)		Bande passante en mode efficace (MHz.km)
Type de fibre	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0,4	≤0,3	－	－	－	－	－
G.657A	≤0,4	≤0,3	－	－	－	－	－
OM1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700

Nombre de fibres	Diamètre du câble （Mm）	Poids （kg / km）	Rayon de flexion minimum （Mm）			Charge de traction （N）			Écraser la charge （n / 100 mm）		Plage de température (℃)
Nombre de fibres	Diamètre du câble （Mm）	Poids （kg / km）	Statique	Dynamique		À court terme	À long terme		À court terme	À long terme	Plage de température (℃)
6	1,15 ± 0,1	1.4	30		60	660		200	1000	200	-20 ℃ - + 60 ℃
8	1,5 ± 0,1	2.1	30		60	660		200	1000	200	-20 ℃ - + 60 ℃
12	1,5 ± 0,1	2.2	30		60	1320		400	1000	200	-20 ℃ - + 60 ℃
48	7,6 ± 0,5	50.5	76		152	2000		900	1000	200	-20 ℃ - + 60 ℃
144	10,0 ± 0,5	75.6	100		200	2000		900	1000	200	-20 ℃ - + 60 ℃
288	13,0 ± 0,5	135.2	130		260	2000		900	1000	200	-20 ℃ - + 60 ℃

Type de fibre	Atténuation （dB / km）				Bande passante trop remplie de lancement (MHz.km)		Bande passante en mode efficace (MHz.km)
Type de fibre	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0,4	≤0,3	－	－	－	－	－
G.657A	≤0,4	≤0,3	－	－	－	－	－
OM1	－	－	≤3.0	≤1,0	≥200	≥500
OM2	－	－	≤3.0	≤1,0	≥500	≥500
OM3	－	－	≤3.0	≤1,0	≥1500	≥500	≥2000
Om4	－	－	≤3.0	≤1,0	≥3500	≥500	≥4700
